دستورالعمل سیم کشی برای فیلتر جداسازی
در کاربردهای عملی حامل خطوط برق، بارهای قابل توجهی مانند تثبیت کننده های ولتاژ، مبدل های فرکانس، سیستم های سروو، موتورهای پرقدرت، خازن های با ظرفیت بالا و واحدهای یو پی اس معمولا بر روی خطوط برق نصب می شوند. این بارها اثرات جذب مشخصی را بر روی سیگنالهای فرکانس بالا در حاملهای خطوط برق باند پهن نشان میدهند. برای جلوگیری از کاهش عملکرد حاملهای خطوط برق، اکیداً توصیه میشود که فیلترهای جداسازی اختصاصی را بر روی خطوط برق نصب کنید تا تداخل منابع بار را مسدود کند و در نتیجه به عملکرد ارتباطی بهینه برای سیستمهای حامل خط برق دست یابد.
روش سیم کشی فیلتر ایزوله:
1. سمت منبع تغذیه: ورودی (LINE) فیلتر ایزوله در سمت منبع تغذیه به ورودی برق وصل می شود، در حالی که خروجی آن (LOAD) به خروجی (LOAD) فیلتر ایزوله در سمت بار متصل می شود. یک حامل پهن باند به موازات خروجی (LOAD) فیلتر جداسازی متصل است.
2. سمت بار: خروجی (LOAD) فیلتر ایزوله در سمت بار به ورودی منبع تغذیه وصل شده است، در حالی که ورودی آن (LINE) به تجهیزات بار متصل است. یک حامل پهنای باند به موازات خروجی (LOAD) فیلتر جداسازی متصل است.

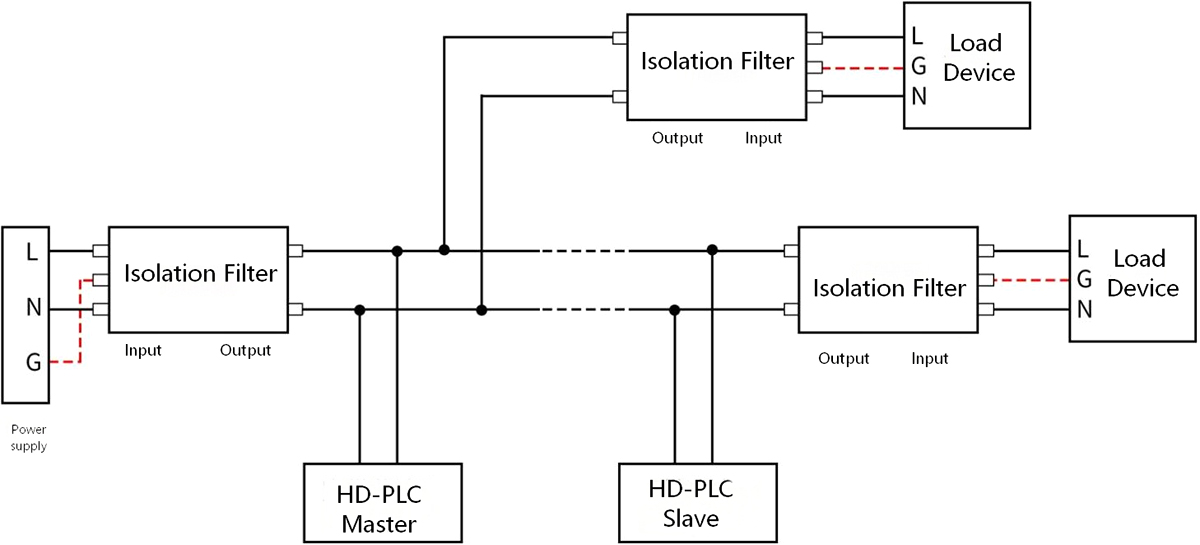

نمودار سیم کشی فیلتر عایق تک فاز در زیر نشان داده شده است:

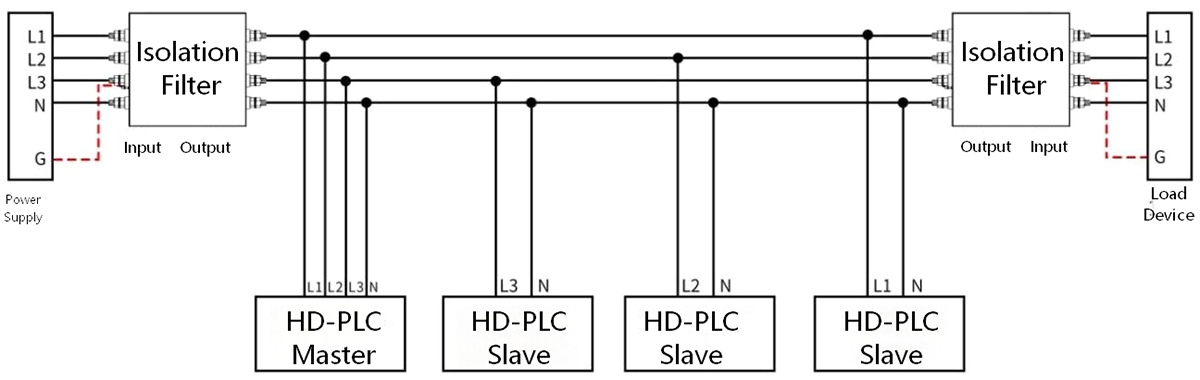

نمودار سیم کشی فیلتر سه فاز ایزوله چهار سیمه در زیر نشان داده شده است:

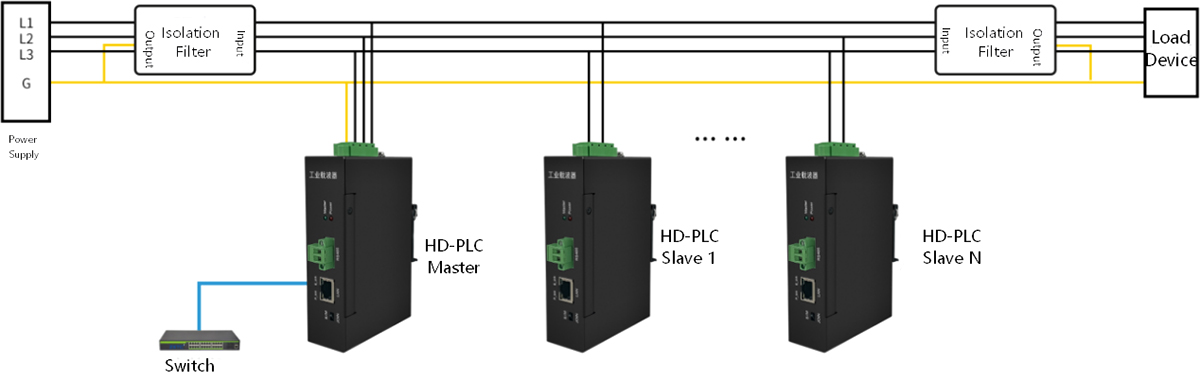

نمودار شماتیک سیم کشی فیلتر جداسازی اختصاصی مبدل فرکانس در زیر نشان داده شده است:
مسائل نیاز به توجه دارند:
1. فیلتر ایزوله یک فیلتر جداسازی منبع تغذیه اختصاصی است که برای استفاده با حامل های خط برق طراحی شده است. هرگز فیلترهای برق تجاری را به جای فیلترهای جداسازی اختصاصی که برای حامل های خطوط برق در نظر گرفته شده است، جایگزین نکنید.
2. هنگام نصب فیلترهای ایزوله، جهت نصب باید به دقت تشخیص داده شود. برای فیلترهای سمت منبع تغذیه، جریان از ورودی به خروجی جریان دارد، در حالی که برای فیلترهای سمت بار، از خروجی به ورودی دیگر جریان دارد. توجه به این نکته بسیار مهم است که جهت نصب فیلترهای سمت بار برعکس فیلترهای سمت منبع تغذیه است.
3. فیلتر ایزوله به صورت سری روی خط برق متصل می شود، در حالی که حامل پهن باند به صورت موازی به خط برق در انتهای خروجی فیلتر ایزوله متصل می شود. فیلترهای جداسازی نباید روی خطوط برق بین حامل های پهنای باند مختلف در یک شبکه نصب شوند.
4. فیلتر عایق باید تا حد امکان نزدیک به سمت منبع تغذیه و سمت بار نصب شود تا تداخل الکترومغناطیسی را که در طول خطوط برق نفوذ می کند و به بیرون تابش می کند، به طور موثر فیلتر شود.
5. خطوط ورودی و خروجی فیلتر ایزوله باید فاصله مناسبی را بین خود حفظ کنند. برای جلوگیری از کاهش عملکرد فیلتر، از سیم کشی موازی یا متقاطع خودداری کنید.
6. سیم زمین فیلتر جداسازی نباید در حالت شناور باقی بماند. باید به سیم زمین یا محفظه فلزی جعبه برق وصل شود و کمترین طول ممکن ترجیح داده شود.
7. تمام بارهای روی مدار حامل برق باید به فیلترهای جداسازی مجهز شوند تا اطمینان حاصل شود که ارتباطات حامل پهن باند روی خطوط برق تمیز کار می کند.
8. خطر برق گرفتگی: در شرایط برق کار نکنید! فیلتر عایق مجهز به اجزای ذخیره انرژی است و خطرات ولتاژ تا 10 ثانیه پس از قطع برق باقی می ماند. بلافاصله پس از قطع برق، اتصالات ترمینال را مستقیماً لمس نکنید.
ASY Electronics is China Custom HD-PLC Power Line Filter Suppliers and Industrial Grade Power Line Isolator Filter Manufacturers, a high-tech enterprise specializing in the industrial Internet of Things (IoT), dedicated to building a data-driven, highly collaborative, and future-oriented smart factory. With "data sensing" and "intelligent connectivity" as our core capabilities, we provide manufacturing enterprises with integrated solutions—from equipment condition monitoring and refined energy management to production process optimization—through our independently developed edge-layer hardware and data integration solutions. We empower enterprises to achieve digital and intelligent transformation. We offer PLC Band-pass Filter Solutions for sale.
یک مزرعه مخزن معمولی را در طول یک عملیات پر کردن اواخر شب تصور کنید. اپراتور همان روالی را دنبال می کند که سال ها از آن استفاده می کرد: پمپ را روشن کنید، سطح سنج را تماشا کنید و منتظر زنگ خودکار باشید. امشب، فرستنده سطح از کالیبراسیون خارج می شود، زنگ هشدار سطح بالا هرگز فعال نمی شود و مخزن بیش از حد پر می شود. د...
READ MOREچگونه اندازه گیری جریان جرم حرارتی در واقع کار می کند A فلومتر جرمی گاز حرارتی گاز را با سنجش میزان گرمایی که با عبور مولکول های گاز از روی یک عنصر گرم شده منتقل می شود، اندازه گیری می کند. برخلاف دستگاههای فشار دیفرانسیل یا گرداب، جریان جرم را مستقیماً بدون جبران دما و فشار جداگانه در اکثر سروی...
READ MOREچرا پایداری محیطی یک مشکل مهندسی روزانه است، نه یک راه اندازی یکباره؟ اتاقهای تمیز، مناطق سردخانه، انبارهای دارویی و آزمایشگاههای دقیق، همگی یک آسیبپذیری آرام را به اشتراک میگذارند: شرایط تغییر میکند. چرخه کمپرسور کمی خارج از تحمل است، یک درب برای نود ثانیه بیش از حد طولانی باز می ماند، یا یک کاوشگر حس...
READ MOREسیستم های ارتباطی خطوط برق با سرعت بالا (PLC) به طور گسترده در کاربردهای صنعتی اینترنت اشیاء برای انتقال حجم زیادی از داده ها بر روی خطوط برق موجود استفاده می شود. با این حال، خطوط برق ذاتاً به دلیل سوئیچینگ دستگاه ها، موتورها و سایر تجهیزات صنعتی پر سر و صدا هستند. یک فیلتر خط برق HD-PLC یک جزء حیاتی است که نویز را کاهش می دهد و یکپارچگی سیگنال را افزایش می دهد و ارتباطات قابل اعتماد را حتی در محیط های صنعتی سخت تضمین می کند.
| پارامتر | ارزش معمولی | تاثیر بر یکپارچگی سیگنال |
| از دست دادن درج | ≤ 1 دسی بل (1-30 مگاهرتز) | حداقل تضعیف سیگنال، ارتباط با سرعت بالا را حفظ می کند |
| کاهش نویز EMI | > 40 دسی بل (100 کیلوهرتز - 30 مگاهرتز) | خرابی داده های ناشی از نویز صنعتی را کاهش می دهد |
| تطبیق امپدانس | 50 Ω ± 5٪ | از بازتاب سیگنال جلوگیری می کند، یکپارچگی داده ها را بهبود می بخشد |
| جداسازی ولتاژ | تا 2500 ولت | از دستگاه های PLC در برابر نوسانات و ضربه ها محافظت می کند |
ASY Electronics ، یک سازنده راه حل های حامل خطوط برق سفارشی (PLC) مستقر در چین، یکپارچه سازی می کند فیلتر خط برق HD-PLCs به راه حل های صنعتی جامع ارتباطات اینترنت اشیا. با سخت افزار لایه لبه و قابلیت یکپارچه سازی داده ها، ASY Electronics شرکت ها را قادر می سازد تا به آن دست یابند اتصال هوشمند ، مدیریت انرژی تصفیه شده، نظارت بر وضعیت تجهیزات و بهینه سازی فرآیند تولید. با استفاده از فیلترهای با کارایی بالا، ASY Electronics ارتباط پایدار و قابل اعتماد HD-PLC را برای کارخانه های هوشمند تضمین می کند.
به طور خلاصه، فیلترهای خط برق HD-PLC نقش محوری در افزایش یکپارچگی سیگنال در سیستم های ارتباطی خطوط برق با سرعت بالا ایفا می کند. این فیلترها با سرکوب نویز، کاهش انعکاس، ایزولاسیون ولتاژ و حفظ توان عملیاتی بالا، شبکه های صنعتی IoT قابل اعتماد را فعال می کنند. شرکت ها دوست دارند ASY Electronics از این فیلترها به عنوان بخشی از راه حل های سرتاسر استفاده کنید و از تحول دیجیتال و هوشمند در شرکت های تولیدی حمایت کنید.
