توضیحات محصول

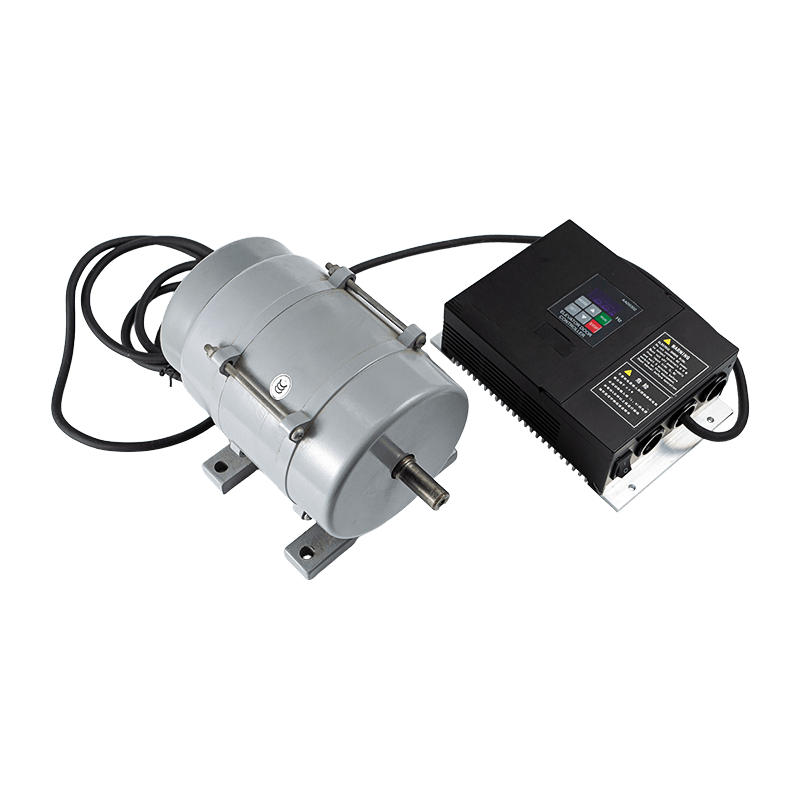

نوع دستگاه: این یک درایو فرکانس متغیر است که به طور خاص به عنوان یک کنترل کننده ناهمزمان AC درب آسانسور طراحی شده است.
رابط سیستم: دارای یک صفحه کلید دیجیتال با نمایشگر برای ناوبری، ویرایش پارامترها (انواع "p"، "n" و "d") و نظارت است.

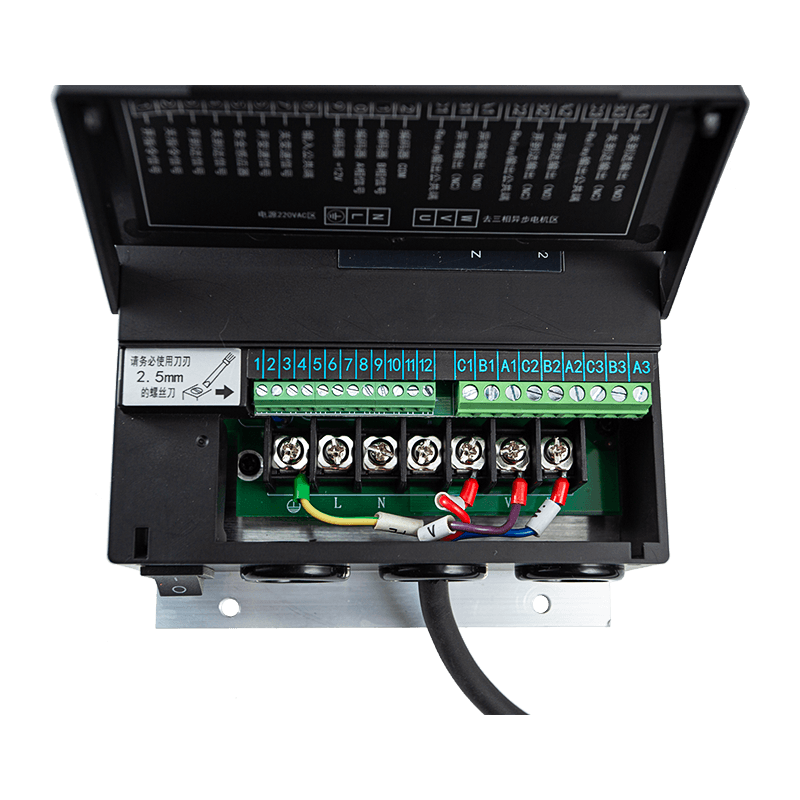

برق و اتصال: این واحد از منبع تغذیه تک فاز استفاده می کند و شامل پایانه های اتصال موتور، سیگنال های ورودی (باز/بستن/محدود کردن) و خروجی های خطا می باشد.
برنامه های کاربردی
استفاده اولیه: کنترل چرخه باز و بسته شدن درهای آسانسور/بالابر.
حالت های عملیاتی: از چندین حالت اجرای تخصصی پشتیبانی می کند، از جمله:
- حالت های Encoder و Encoder Circle.
- سوئیچ 4 حالته و حالت دایره سوئیچ 4 حالته.
- حالت ارتباط از طریق RS-485 برای کنترل سیستم یکپارچه.
- حالت دستی برای تست و راه اندازی.
ویژگی های کلیدی
منحنی های درب قابل تنظیم: کاربران می توانند با تنظیم پارامترهای شتاب، کاهش سرعت و فرکانس در مراحل مختلف چرخه باز/بستن، حرکت درب را به خوبی تنظیم کنند.
کنترل گشتاور قابل برنامه ریزی: شامل سطح تقویت گشتاور DC (P05) و تنظیمات خاص جریان ثابت (d40, d41) برای حفظ موقعیت درب پس از باز یا بسته شدن کامل.
منطق کنترل انعطاف پذیر: کنترل کننده امکان انتخاب منطق سیگنال ورودی (معمولاً باز یا به طور معمول بسته) را فراهم می کند و حالت های کنترل متعددی (صفحه کلید، ترمینال یا ارتباط) را ارائه می دهد.
مانیتورینگ بلادرنگ: سیستم طیف وسیعی از دادهها از جمله فرکانس خروجی، جریان، موقعیت درب، عرض درب (پالسها) و کل زمان اجرا را نظارت و نمایش میدهد.
امنیت: یک ویژگی حفاظت از رمز عبور (P41) برای قفل کردن پارامترها و جلوگیری از تغییرات تصادفی یا غیرمجاز موجود است.
مزایا
دقت و صافی: کنترلر با ارائه حداکثر شش زمان مختلف شتاب/کاهش سرعت برای باز و بسته شدن، عملکرد مکانیکی صاف و منحنی دویدن با کیفیت بالا را تضمین می کند.
حفاظت جامع: درایو شامل محافظ های یکپارچه در برابر جریان اضافه، اضافه ولتاژ، کمبود ولتاژ و اضافه بار است که از کنترل کننده و موتور در برابر آسیب محافظت می کند.
عیبیابی ساده: فهرست گستردهای از کدهای خطا (مانند SC1 برای جریان اضافه، Er1 برای خرابی پالس رمزگذار) به تکنسینها اجازه میدهد تا به سرعت عیبها را تشخیص داده و برطرف کنند.
آماده برای استفاده: واحدها با تنظیم خودکار تکمیل شده کارخانه برای پالس های عرض درب و پارامترهای عملکرد ارسال می شوند که امکان عملیات اولیه فوری را فراهم می کند.
