KS810NS

ارتباط خط برق باند پهن DC

  • ارتباط خط برق باند پهن DC
  • ارتباط خط برق باند پهن DC
  • ارتباط خط برق باند پهن DC
  • ارتباط خط برق باند پهن DC
  • ارتباط خط برق باند پهن DC
  • ارتباط خط برق باند پهن DC
  • ارتباط خط برق باند پهن DC
  • ارتباط خط برق باند پهن DC
  • ارتباط خط برق باند پهن DC
  • ارتباط خط برق باند پهن DC

ماژول حامل KS810N به نوع DC KS810NS و نوع عمومی KS810NT تقسیم می شود که از ساختار توپولوژیکی شبکه های باس، ستاره، درخت و ترکیبی پشتیبانی می کند.

نوع DC KS810NS برای ارتباطات حامل DC12-48V در خطوط برق مناسب است، با توجه به خط برق با بار به دو نوع سیم کشی با بار و خط اختصاصی بدون بار تقسیم می شود.

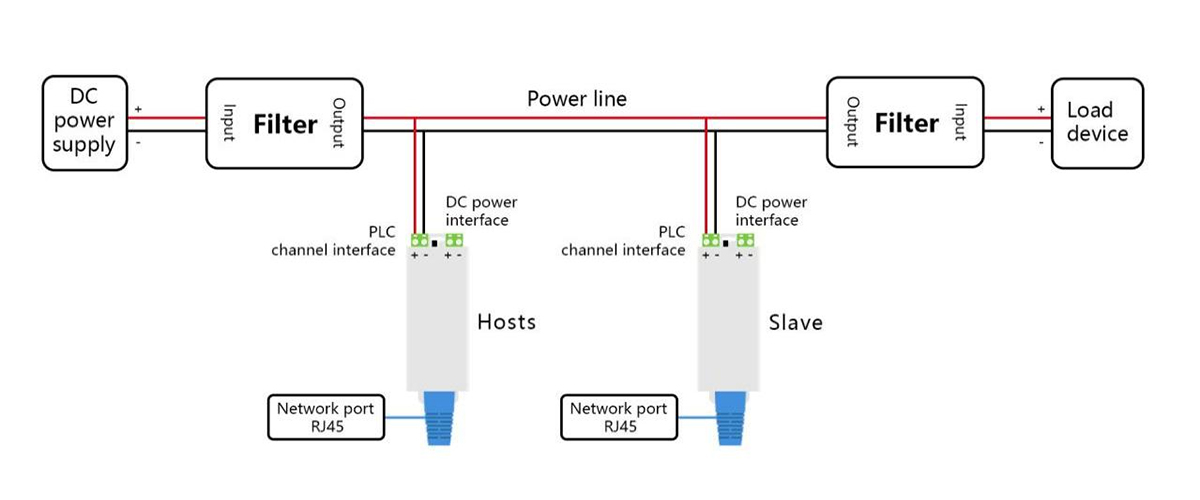

1. خط برق نوع DC KS810NS با بار، باید با فیلتر استفاده شود. پورت منبع تغذیه معلق است و متصل نیست، درگاه کانال PLC به موازات خط برق DC متصل است، مراقب باشید بین قطب مثبت و منفی تمایز قائل شوید. شماتیک سیم کشی مرجع:

شکل 1

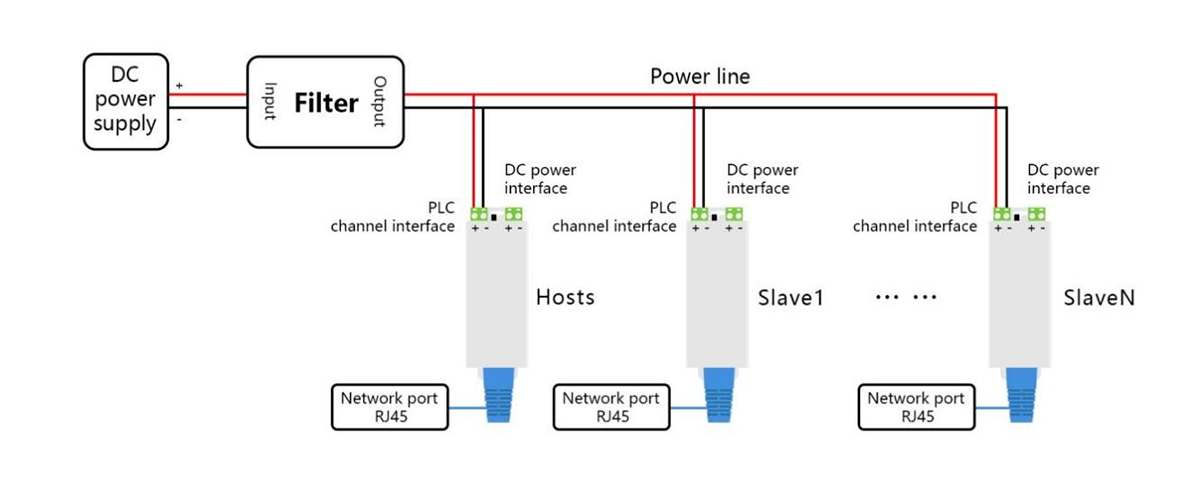

2. خطوط برق نوع DC KS810NS بدون بار روی خطوط اختصاصی می‌روند، پورت برق حامل در سمت منبع تغذیه به منبع تغذیه DC12-48 ولت متصل می‌شود، پورت منبع تغذیه حامل دیگر معلق است و وصل نمی‌شود، پورت‌های کانال همه حامل‌ها متمایز می‌شوند، به موازات خط برق منفی و خط برق منفی متصل می‌شوند. شماتیک:

شکل 2

داده های فنی

طبقه بندی

شاخص های فنی

منبع تغذیه

DC 12-48V

پورت سیگنال PLC

نوع NS: DC12-48V

نوع NT: AC 0-220V یا DC 0-400V

هر گونه کابل دو هسته ای، خط برق، سیم تماس لغزشی، کابل های حلقه لغزشی

نوع مدولاسیون

نوع مدولاسیون OFDM

فرکانس حامل

2 تا 28 مگاهرتز

پهنای باند اترنت

10M/100Mbps خودسازگاری

فاصله انتقال

خطوط برق معمولی 500 متر، کابل کواکسیال 2 کیلومتر، رله کلاس 10 تا 3-5 کیلومتر است.

RS485

پشتیبانی از توافقنامه Modbus RTU، نرخ باود قابل تنظیم 1200 ~ 115200bps

تاخیر داده

در مدت 10 میلی ثانیه

احتمال از دست دادن بسته

کمتر از 0.1‰

مصرف برق کلی

≤3W

توافق نامه استاندارد

TCP/IP، UDP، Profinet، Home Plug، Home PlugAV، Modbus-TCP،

IEEE 802.3، IEEE 802.3U، IEEE 802.3ab، IEEE 1905.1،

IEEE 1900، IEEE 1901 و غیره

روش رمزگذاری

AES-128bit

چندپخشی

از پروتکل‌های چندپخشی IGMP پشتیبانی کنید، حداکثر تعداد گره‌ها 128 است

ابعاد بیرونی

اندازه: 160*35*26 میلی‌متر (L*W*H)

وزن: 250 گرم

نصب:Earhook

الزامات زیست محیطی

دمای عملیاتی: -40 ℃ ~ 85 ℃

رطوبت عملیاتی: 20٪ - 95٪ (بدون تراکم)

دمای ذخیره سازی: -40℃ تا 85℃

زمان کار

درجه صنعتی، 7*24 ساعت کار در هر شرایط آب و هوایی پشتیبانی می‌کند
