ویژگی ها
● استفاده از یک تراشه سنسور جریان سیستم میکروالکترومکانیکی (MEMS)، یک شنت بای پس، و یک شیر متناسب الکترومغناطیسی.
● شیرهای متناسب الکترومغناطیسی با عمر طولانی و حساسیت بالا مشخص می شوند.
● ثبات نقطه صفر سنسور.
● دقت بالا و تکرارپذیری خوبی در محدوده اندازه گیری خود دارد.
● زمان پاسخ سریع.
● رابط مکانیکی استاندارد، نصب آسان.
● خروجی ارتباطی RS485، پروتکل استاندارد MODBUS RTU.

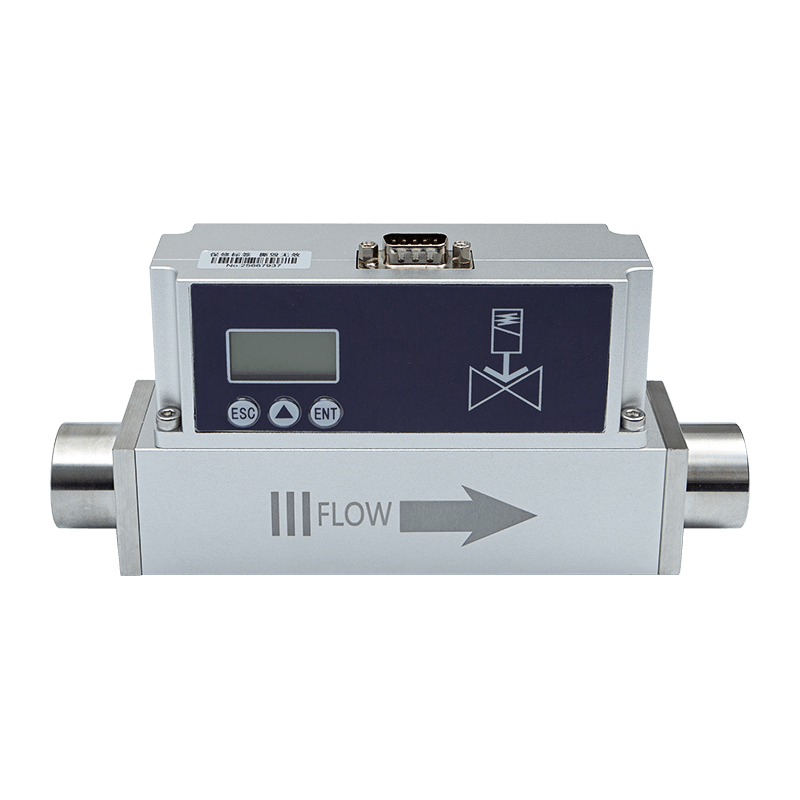

● LCD نرخ جریان آنی و تجمعی را نمایش می دهد و تجربه خواندن واضح و شهودی را ارائه می دهد. نرخ جریان را می توان از طریق ورودی دکمه کنترل کرد و نرخ جریان کنترل شده و زمان واقعی به طور مستقیم بر روی صفحه نمایش LCD نمایش داده می شود.
● پیکربندی استاندارد شامل کنترل ورودی/خروجی 4-20 میلی آمپر است.
● کنترل ورودی/خروجی 0-5 ولت یا 0-10 ولت قابل تنظیم
معرفی محصول

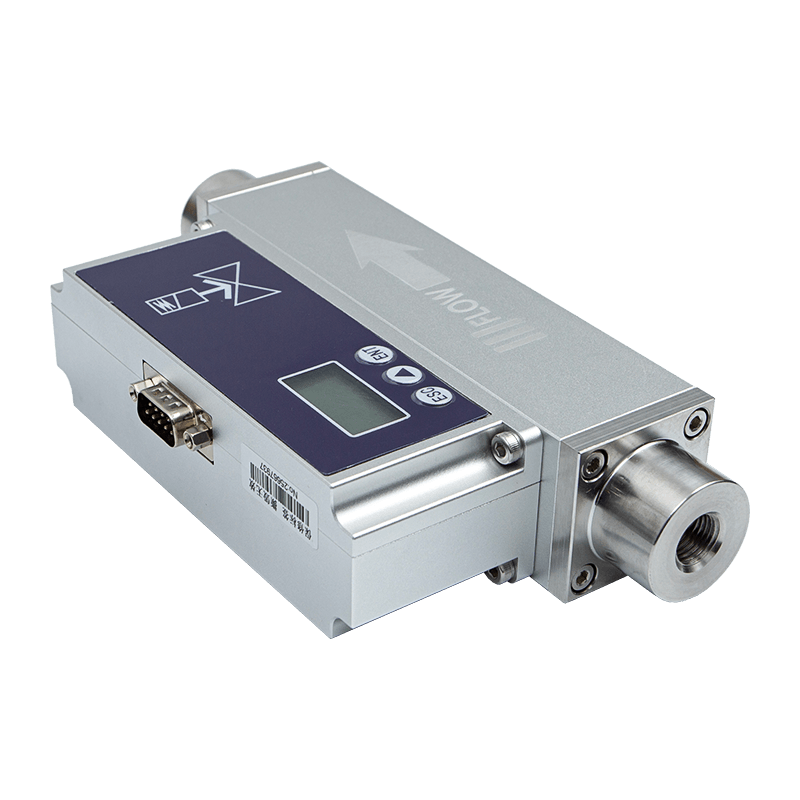

فلومتر جرمی گاز حرارتی کنترل شده با شیر تناسبی AI-FC یک سنسور جریان گاز حرارتی با کنترل جریان شیر متناسب است که با استفاده از یک تراشه سنجش جریان سیستم میکروالکترومکانیکی پیشرفته (MEMS) طراحی و توسعه یافته است. این فناوری پردازش سیگنال دیجیتال و الگوریتم های کنترل جریان را برای دستیابی به کنترل دقیق و پردازش هوشمند نرخ جریان گازهای مختلف ترکیب می کند.
فلومترهای کنترل شده با شیر متناسب با دقت بالا و قابلیت های ضد تداخل قوی مشخص می شوند. سیال بای پس در توزیع کننده در حالت جریان آرام است که اندازه گیری و کنترل را پایدارتر و دقیق تر می کند و آن را برای اندازه گیری و کنترل فرآیند انواع گازهای تمیز با جریان کوچک مناسب می کند.
پارامترهای فنی
| منبع تغذیه در حال کار | DC24V/12W |
| دقت (%) | دقت کنترل: ± 1.0٪ SP، دقت اندازه گیری: 1٪ fs |
| نسبت محدوده کنترل و اندازه گیری | 1:100 |
| نوع سوپاپ | نوع معمولی بسته |
| دمای عملیاتی | -10 ~ 55 ℃ |
| رطوبت | <95% RH (بدون یخ زدگی، بدون یخ، بدون تراکم) |
| مشخصات جریان | (0~10، 20، 30، 50، 100، 200، 300، 500) SCCM (0~1، 2، 3، 5، 10، 20، 30)SLM (0~50، 100) SLM (0-200، 300) SLM |
| محدوده فشار کاری | اندازه گیری: 0-1.5MPa کنترل: فشار 10SCCM-30SPLM: 0.1-1.0MPa فشار 100 SPLM: 0.1-0.65 MPa فشار 300SPLM: 0.1-0.5MPa |
| زمان پاسخ کنترل معمولی | کمتر از 1.5 ثانیه (T90) |
| زمان پاسخگویی را اندازه گیری کنید | <50 میلیثانیه |
| روش خروجی | 4-20 میلی آمپر (1-5 ولت)، 0-5 ولت و 0-10 ولت را می توان سفارشی کرد. |
| روش های ارتباطی | RS485 (پروتکل Modbus RS485) |
| روش کنترل | عملکرد دکمه، Modbus، 4-20mA (1-5V)، 0-5V و 0-10V قابل سفارشی سازی است. |
| اتصال مکانیکی | رشته های داخلی G1/4، PT1/2. رشته های دیگر را می توان سفارشی کرد. |
| سطح حفاظت | IP40 |
در دمای 25 ℃، 101.32 کیلو پاسکال و در هوای خشک اندازه گیری شد.
ویژگی های دیگر
| شرایط دمای استاندارد قابل انتخاب | 0 درجه، 20 درجه، 25 درجه، قابل تنظیم توسط کاربر، پیش فرض 25 درجه است |
| نوع گاز قابل انتخاب | هوا، N2، O2، CH4، Ar، CO2، He، H2، C3H8 |
| اختلاف فشار عملیاتی معمولی | 0.1-0.8 مگاپاسکال، نرخ جریان <= 30 SLM 0.1MPA-0.6MPA 30SLM < مشخصات نرخ جریان <= 100SLM 0.1MPa -0.4MPa 100SLM < مشخصات جریان < 300SLM |
| اختلاف فشار کاری غیر متعارف | مشاوره سفارشی موجود |
