ویژگی ها
● طراحی شده به طور کامل از فولاد ضد زنگ 316L، با درجه حفاظت IP68.
● بیش از 2 برابر فشار بیش از حد، و تا 5 برابر فشار بیش از حد برای برد کمتر از 5 متر.
● طراحی ضد تداخل و حفاظت در برابر صاعقه.
● دقت بالا، پایداری بالا و قابلیت اطمینان بالا.
حوزه های کاربردی
● صنایع نفت، شیمیایی و برق.
● تامین آب شهری، اکتشاف هیدرولوژیکی، زمین شناسی.
● صنایعی مانند تشخیص و کنترل فشار سیال.
نمای کلی محصول

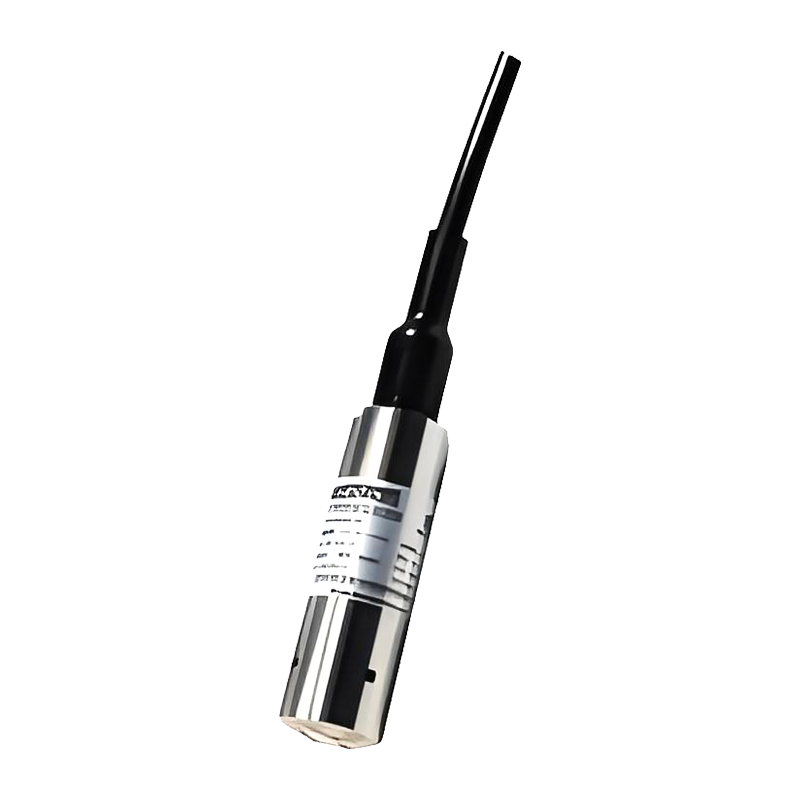

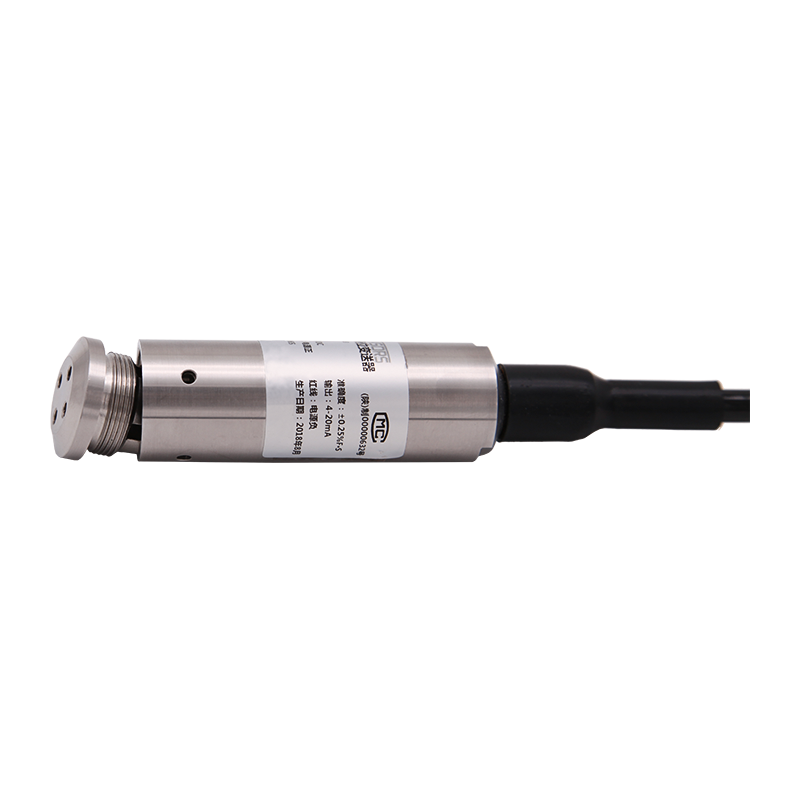

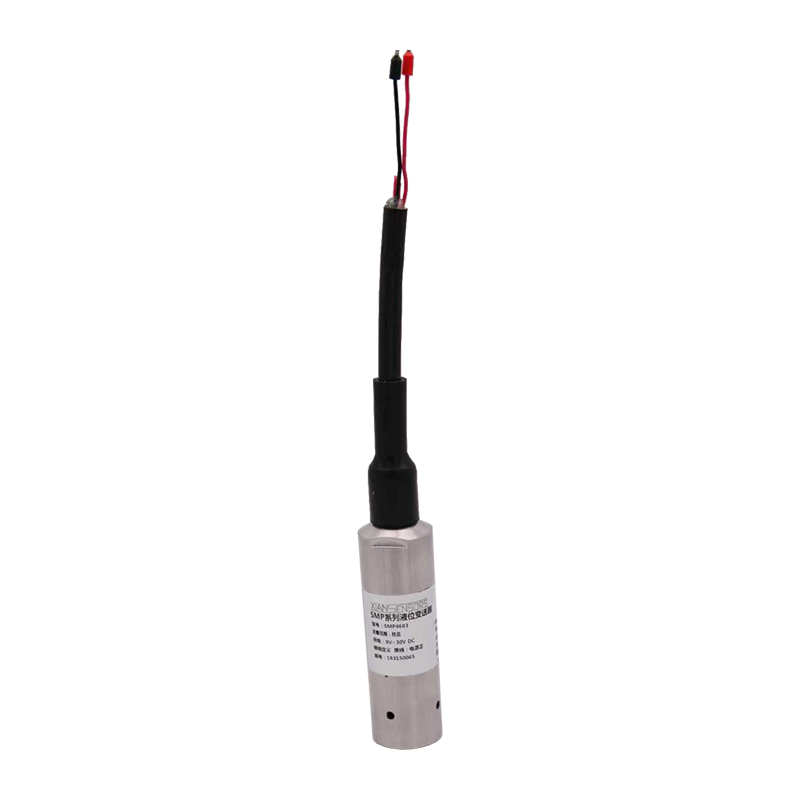

فرستنده سطح زیردریایی همه منظوره AI-LE از یک سنسور فشار سیلیکونی پخش شده با کارایی بالا به عنوان عنصر اندازه گیری استفاده می کند. فشار هیدرواستاتیک مایع را که متناسب با عمق مایع است اندازه گیری می کند و آن را به یک سیگنال خروجی جریان یا ولتاژ استاندارد از طریق یک مدار تهویه سیگنال تبدیل می کند تا به اندازه گیری دقیق عمق مایع دست یابد.
این محصول برای اندازه گیری سطح مایع رسانه های مختلف در صنایع پتروشیمی، متالورژی، برق، داروسازی، سیستم های آبرسانی و زهکشی و سایر صنایع مناسب است.
ساختار خارجی: (واحد: میلی متر)
پارامترهای فنی:
| پارامترهای فشار |
| محدوده | 0 mH2O~1 mH2O┅200 mH2O |
| اضافه بار | 2 بار فشار در مقیاس کامل، 5 برابر فشار بیش از حد برای محدوده هایی از جمله 5 mH2O. |
| پارامترهای الکتریکی |
| نوع خروجی | نوع فعلی | نوع ولتاژ |
| منبع تغذیه | 9 تا 30 ولت DC | 12 تا 30 ولت DC |
| سیگنال خروجی | 4mA~20mA DC (سیستم دو سیمه) | 0/1V~5/10V DC (سیستم سه سیم) |
| مقاومت بار | ≤ (U-9)/0.02 Ω (سیستم دو سیم) | ≥10k (سیستم سه سیم) |
| پارامترهای ساختاری |
| محوطه | فولاد ضد زنگ |
| سنسور | فولاد ضد زنگ 316 لیتر |
| حلقه آب بندی | فلورو لاستیک |
| کابل | کابل مخصوص پلی اتیلن ∅7.5mm |
| سطح حفاظت | IP68 |
| شرایط محیطی |
| مناسب بودن رسانه | مایعات مختلفی که فولاد ضد زنگ 316 لیتر و فلوروبربر را خورده نمی کنند |
| دمای جبران | -10℃~80℃ |
| دمای عملیاتی | -20℃~85℃ |
| دمای ذخیره سازی | -40℃~125℃ |
| شاخص های عملکرد |
| دقت | ± 0.25% FS (معمولی) | ±0.5% FS (حداکثر) |
| خطای دمای نقطه صفر | ± 0.05% FS/℃ (≤5 mH2O) | ±0.02% FS/℃ (>5 mH2O) |
| خطای حساسیت | ± 0.05% FS/℃ (≤5 mH2O) | ±0.05% FS/℃ (>5 mH2O) |
| ثبات دراز مدت | ±0.3%FS/سال (حداکثر) |
