ویژگی ها
● طراحی شده به طور کامل از فولاد ضد زنگ 316L، با درجه حفاظت IP68.
● کاوشگر دارای عملکردهایی مانند جلوگیری از رسوب، جلوگیری از آسیب ناشی از اجسام تیز و جلوگیری از رشد موجودات دریایی است.
● خروجی دیجیتال RS485.
● تصحیح و جبران دقیق در کل محدوده دما، با حداکثر دقت طراحی 0.1% FS.
● الزامات زیست محیطی EMC را برآورده می کند.
حوزه های کاربردی
● حمل و نقل، حفظ آب و هیدرولوژی، اندازه گیری سطح مخزن آب.
● پایش دریایی، پایش سطح رودخانه ها و آب های زیرزمینی.
● نظارت بر تامین آب شهری و فاضلاب جاده های شهری.
● پایش عمق مایع در صنایعی مانند پتروشیمی و نیرو.
بررسی اجمالی محصول

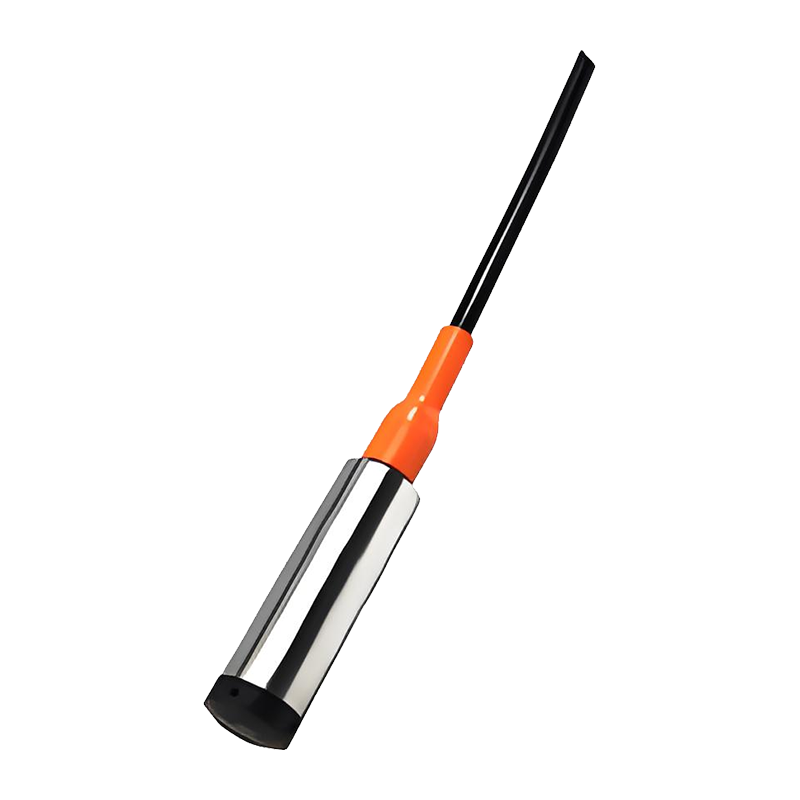

فرستنده سطح زیردریایی هوشمند AI-LF نسل جدیدی از محصول هوشمند است که از یک سنسور فشار سیلیکونی پخش شده با کارایی بالا به عنوان عنصر اندازه گیری خود استفاده می کند. دارای تصحیح دقیق و جبران ویژگی های فشار و دمای ذاتی سنسور است و سیگنال های سطح را از طریق رابط دیجیتال RS485 Modbus RTU ارسال می کند.
این فرستنده سطح مطابق با استانداردها و مشخصات ملی مانند محصولات دریایی، استانداردهای ضد انفجار، GJB150، GB/T2423، و JJG860 طراحی و توسعه یافته است. همچنین مطابق با الزامات سیستم مدیریت کیفیت ISO9001:2015 و استانداردهای شرکت تولید و بازرسی می شود. این محصول تحت تأیید بلندمدت قرار گرفته است و عملکرد داده های پایدار و قابل اعتماد را نشان می دهد. برای محیط های خشن با تداخل قوی مناسب است و توانایی مقاومت در برابر تداخل سیگنال الکترومغناطیسی قوی را دارد.

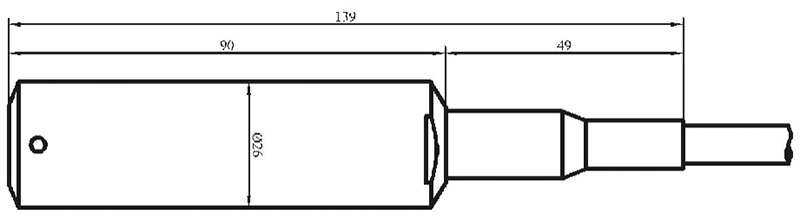

ساختار خارجی: (واحد: میلی متر)
پارامترهای فنی:
| پارامترهای فشار |
| محدوده | 0 mH2O~1 mH2O… 200 mH2O |
| اضافه بار | 2 بار فشار در مقیاس کامل، 5 بار فشار بیش از حد برای 5 mH2O و کمتر. |
| پارامترهای الکتریکی |
| منبع تغذیه | 10V~28V DC |
| سیگنال خروجی | خروجی پروتکل RS485 Modbus |
| ظرفیت بار | تا 99 فرستنده را می توان از طریق گذرگاه RS485 متصل کرد. |
| مقاومت عایق | 100MΩ، 50V DC |
| پارامترهای ساختاری |
| محوطه | فولاد ضد زنگ |
| سنسور | فولاد ضد زنگ 316L |
| حلقه آب بندی | فلورو لاستیک |
| کابل | ∅ کابل مخصوص پلی اتیلن 7.5 میلی متری |
| سطح حفاظت | IP68 |
| شرایط محیطی |
| مناسب بودن رسانه | مایعات مختلفی که فولاد ضد زنگ 316 لیتر و فلوروبربر را خورده نمی کنند |
| دمای جبران | -10℃ تا 80℃ |
| دمای عملیاتی | -20 تا 85 ℃ |
| دمای ذخیره سازی | -40 تا 125 درجه سانتیگراد |
| شاخص های عملکرد |
| دقت | ±0.1% FS (حداقل) | ±0.5% FS (حداکثر) |
| ضریب دمای نقطه صفر | ± 0.05% FS/℃ (≤5 mH2O) | ±0.02% FS/℃ (>5 mH2O) |
| ضریب دمایی در مقیاس کامل | ± 0.05% FS/℃ (≤5 mH2O) | ±0.05% FS/℃ (>5 mH2O) |
| ثبات دراز مدت | ±0.3%FS/سال (حداکثر) |
