ویژگی ها
محدوده اندازه گیری: -0.1MPa...0MPa~0.01MPa...100MPa.
با نمایشگر، مقدار فشار در زمان واقعی نشان داده می شود.
کالیبراسیون نقطه صفر و در مقیاس کامل راحت است.
حفاظت از قطبیت معکوس و حفاظت محدود کننده جریان.
مقاوم در برابر صاعقه و ضربه های فشاری.
دقت بالا، پایداری بالا و قابلیت اطمینان بالا.
حوزه های کاربردی
کنترل فرآیندهای صنعتی
اندازه گیری هیدرولیک
اندازه گیری فشار در محیط های مختلف سخت
نمای کلی محصول

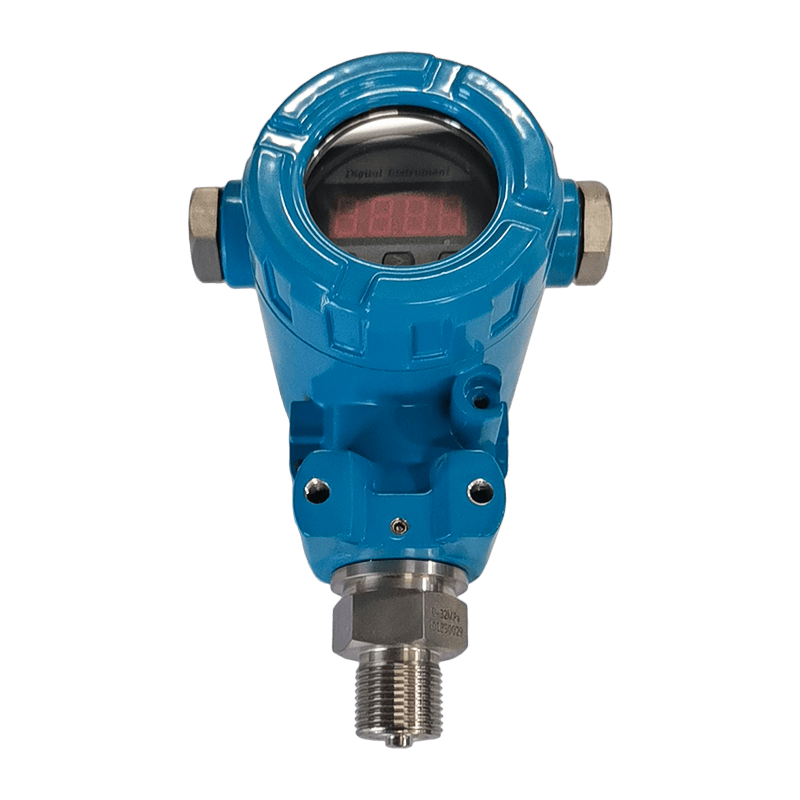

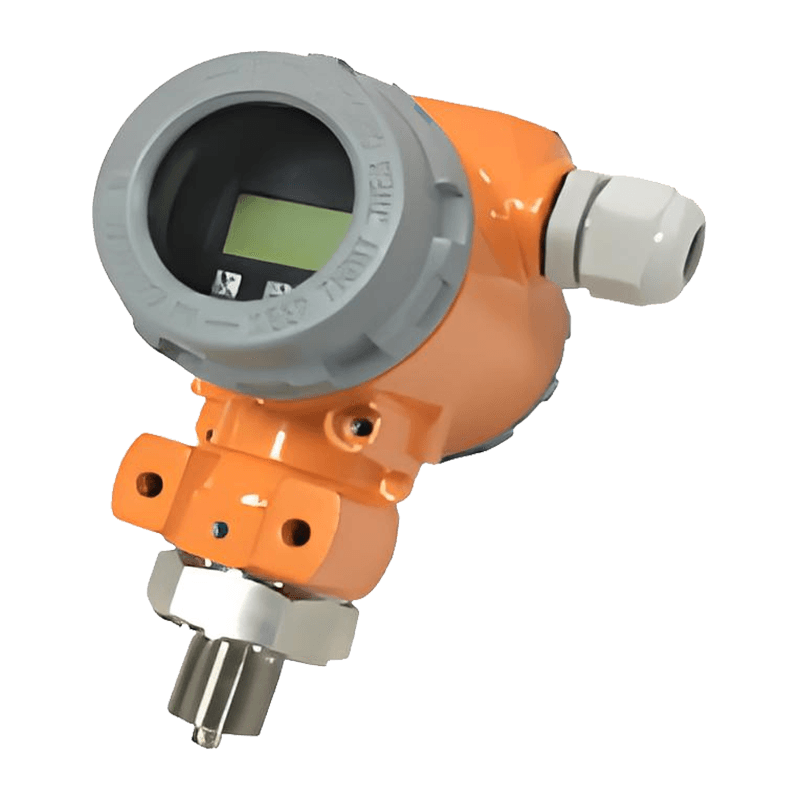

فرستنده فشار صفحه نمایش دیجیتال ضد انفجار AI-TD از یک سنسور فشار سیلیکونی با دیافراگم فولاد ضد زنگ به عنوان عنصر اندازه گیری سیگنال استفاده می کند و از یک مدار آی سی اختصاصی برای جبران عملکرد نقطه صفر و دما در محدوده دمایی گسترده استفاده می کند. این فرستنده فشار دارای صفحه نمایش دیجیتال LCD است و دارای گواهی ضد انفجار است.
این محصول برای اندازه گیری فشار در فرآیندهای صنعتی مانند نفت، شیمیایی، متالورژی، نیرو و هیدرولوژی استفاده می شود.

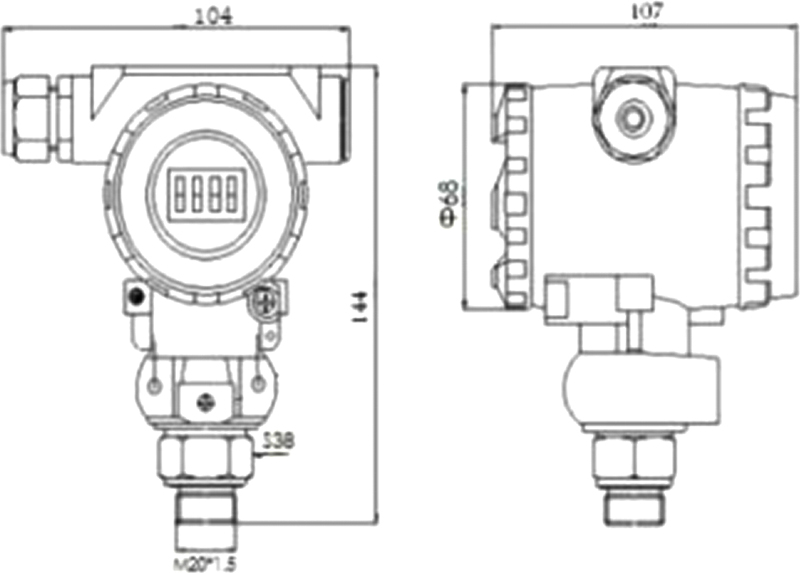

ساختار خارجی: (واحد: میلی متر)
این تصویر فقط برای مرجع است. محصول واقعی برتری خواهد داشت. رابط های فشار را می توان سفارشی کرد.
پارامترهای فنی:
| پارامترهای فشار |
| محدوده | -0.1 مگاپاسکال...0 مگاپاسکال~0.01 مگاپاسکال...100 مگاپاسکال |
| اضافه بار | 2 برابر مقیاس کامل یا 110 مگاپاسکال (هر کدام کمتر باشد) |
| نوع فشار | فشار گیج، فشار مطلق، فشار گیج مهر و موم شده |
| پارامترهای الکتریکی |
| منبع تغذیه | 12 ~ 32 ولت DC |
| سیگنال خروجی | 4mA~20mA DC (سیستم دو سیمه) |
| مقاومت بار | ≤ (U-12) /0.02Ω |
| پارامترهای ساختاری |
| محوطه | محفظه آلومینیومی ریخته گری ضد انفجار |
| سنسور | فولاد ضد زنگ 316L |
| حلقه آب بندی | فلورو لاستیک |
| سطح حفاظت | IP65 |
| شرایط محیطی |
| مناسب بودن رسانه | مایعات مختلفی که فولاد ضد زنگ 316 لیتر و فلوروبربر را خورده نمی کنند |
| دمای جبران | - 10 ~ 80 ℃ |
| دمای متوسط | -30℃~80℃ (نوع نمایشگر LCD: -20℃~80℃) |
| دمای ذخیره سازی | -40℃~125℃ (نوع صفحه نمایش LCD: -20℃~80℃) |
| شاخص های عملکرد |
| دقت | ≤±0.1% FS (حداقل) | ≤±0.25% FS (معمولی) | ≤±0.5% FS (حداکثر) |
| ضریب دمای نقطه صفر | ±0.03%FS/℃ (≤100kPa) | ± 0.02% FS/℃ (100 کیلو پاسکال) |
| ضریب دمایی در مقیاس کامل | ±0.03%FS/℃ (≤100kPa) | ± 0.02% FS/℃ (100 کیلو پاسکال) |
| ثبات دراز مدت | ±0.2%FS/سال (حداکثر) |
