ویژگی ها
● محدوده اندازه گیری گسترده، -0.1MPa تا 100MPa.
● تمام ساخت و ساز فولاد ضد زنگ، انواع رابط فشار مختلف.
● عملکرد قابل اعتماد، ایمن و آسان برای استفاده.
● انواع سیگنال خروجی.
● حفاظت از قطبیت معکوس و حفاظت از اضافه جریان و ولتاژ آنی، الزامات حفاظت EMI را برآورده می کند.
● محصولات ضد انفجار ذاتا ایمن با الزامات طراحی استاندارد GB3836.4 مطابقت دارند.
● محصولات ضد انفجار الزامات طراحی استاندارد ملی GB3836.2 را برآورده می کنند.
بررسی اجمالی محصول

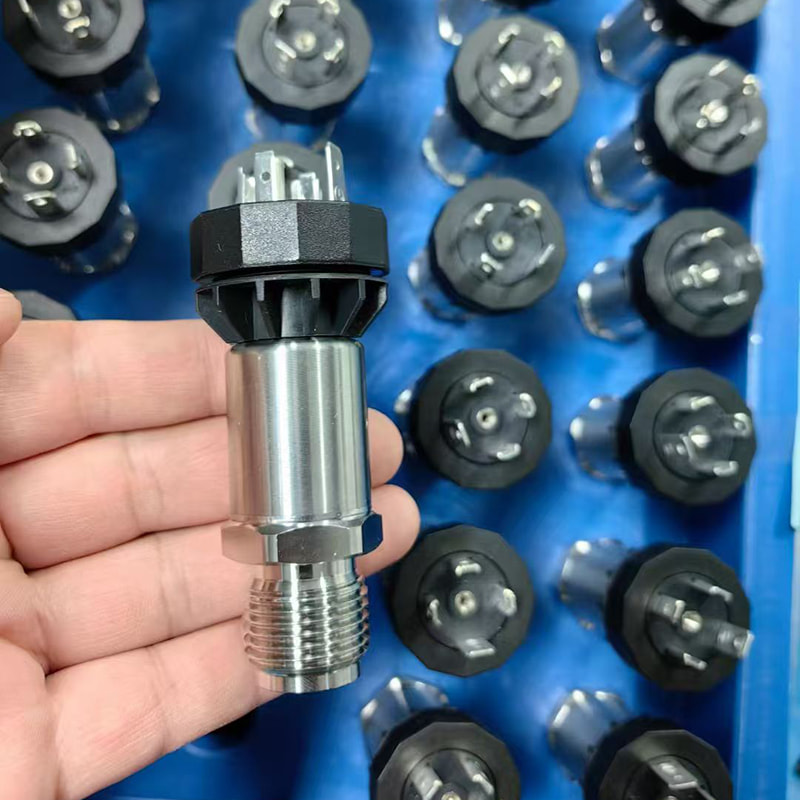

فرستنده فشار AI-TH Hirschmann از یک سنسور فشار OEM پیزورزیستیو با دیافراگم فولادی ضد زنگ به عنوان عنصر اندازه گیری سیگنال استفاده می کند. این دستگاه تحت آزمایش کامپیوتری خودکار قرار می گیرد و از فناوری برش لیزری برای جبران عملکرد نقطه صفر و دما در محدوده دمایی گسترده استفاده می کند. مدار پردازش سیگنال، واقع در یک محفظه فولادی ضد زنگ، سیگنال سنسور را به سیگنال خروجی استاندارد تبدیل می کند. کل محصول تحت آزمایش های دقیق و غربالگری پیری اجزاء، محصولات نیمه تمام و محصولات نهایی قرار گرفته است و عملکرد پایدار و قابل اطمینان را تضمین می کند.
این محصول با قابلیت اطمینان، انعطاف پذیری و تطبیق پذیری عالی، به طور گسترده ای برای اندازه گیری و کنترل فشار در فرآیندهای صنعتی مانند نفت، مواد شیمیایی، متالورژی، قدرت و سطح آب استفاده می شود.

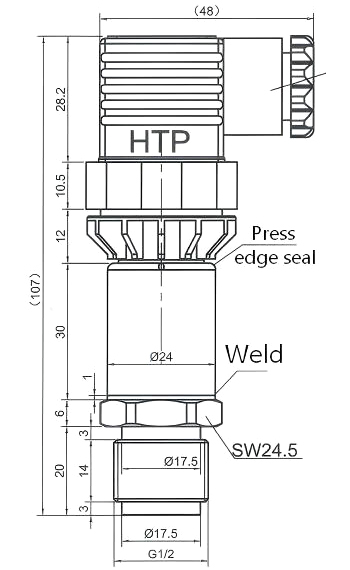

ساختار خارجی: (واحد: میلی متر)
این تصویر فقط برای مرجع است. محصول واقعی برتری خواهد داشت. رابط های فشار را می توان سفارشی کرد.
پارامترهای فنی:
| محدوده | -0.1M p a ▪▪▪ 0MPa～0.01MPa ▪▪▪ 100MPa |
| اضافه بار | 2 برابر فشار در مقیاس کامل یا 110 مگا پاسکال (هر کدام کمتر است) |
| نوع استرس | فشار گیج، فشار مطلق، یا نوع فشار گیج مهر و موم شده |
| دقت | ± 0.5% FS |
| ثبات دراز مدت | حداکثر ± 0.3% FS/سال |
| ضریب دمای نقطه صفر | 0.03% FS/℃ (≤100kPa)؛ 0.02% FS/℃ (100 کیلو پاسکال) |
| ضریب دمایی در مقیاس کامل | 0.03% FS/℃ (≤100kPa)؛ 0.02% FS/℃ (100 کیلو پاسکال) |
| دمای جبران | -10℃~80℃ |
| دمای عملیاتی | -30℃~80℃، نوع ذاتا ایمن -10℃~60℃ |
| دمای ذخیره سازی | -40 تا 125 درجه سانتیگراد |
| نوع خروجی | نوع جریان (سیستم دو سیمه) | نوع ولتاژ (سیستم سه سیم) |
| منبع تغذیه | 10 تا 30 ولت دی سی | 10 تا 30 ولت دی سی |
| سیگنال خروجی | 4mA~20mADC | 0/1~5/10VDC |
| مقاومت عایق | 100MΩ، 100VDC |
| حفاظت از محوطه | IP65 (نوع پلاگین) |
| اتصال برق | حسمان |
| اتصال تحت فشار | رشته خارجی G1/2 (قابل سفارشی سازی در صورت درخواست) |
