ویژگی ها
● عملکرد قابل اعتماد، ایمن و آسان برای استفاده
● دارای حفاظت اتصال کوتاه و حفاظت از قطبیت معکوس است.
● می تواند فشار گیج، فشار مطلق و فشار مرجع آب بندی را اندازه گیری کند.
● الزامات طراحی ExiaⅡCT6 مطابق با استاندارد ملی GB3836.4
حوزه های کاربردی
● صنایع نفت، شیمیایی و برق
● تامین آب شهری و اکتشاف هیدرولوژیکی
● لوازم جانبی تجهیزات، هیدرولیک و سایر صنایع
فرستنده فشار پیزومقاومتی جهانی AI-TE یک فرستنده فشار پیزورزیستیو است که توسط شرکت ما توسعه و تولید شده است. این می تواند خروجی نقطه صفر و در مقیاس کامل را تنظیم کند. این دستگاه از یک سنسور فشار پیزورمقاومتی با پایداری و قابلیت اطمینان بالا و همچنین یک مدار خاص فرستنده با کارایی بالا استفاده می کند که در نتیجه عملکرد کلی پایدار و قابل اعتمادی را به همراه دارد.
محصولات به طور گسترده ای در تشخیص و کنترل فشار سیال در صنایعی مانند نفت، شیمیایی، نیرو، هیدرولوژی و زمین شناسی استفاده شده است.

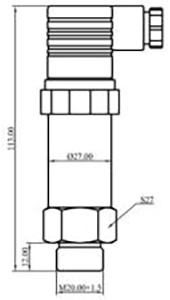

ساختار خارجی: (واحد: میلی متر)
 |  |
| نوع هیرشمن | نوع کابل |
پارامترهای فنی:
| پارامترهای فشار |
| محدوده | -0.1MPa⋯0MPa~0.01MPa⋯100MPa |
| اضافه بار | 2 برابر فشار در مقیاس کامل یا 110 مگاپاسکال (هر کدام کمتر باشد) |
| نوع استرس | فشار گیج، فشار مطلق، فشار گیج مهر و موم شده |
| پارامترهای الکتریکی |
| نوع خروجی | نوع فعلی | نوع ولتاژ |
| منبع تغذیه | 9 تا 30 ولت DC | 12 تا 30 ولت DC |
| سیگنال خروجی | 4mA~20mA DC (سیستم دو سیمه) | 0/1V~5/10V DC (سیستم سه سیم) |
| مقاومت بار | ≤ (U-9)/0.02 | ≥10k |
| مقاومت عایق | 100MΩ، 100V DC |
| پارامترهای ساختاری |
| محوطه | فولاد ضد زنگ |
| سنسور | فولاد ضد زنگ 316L |
| حلقه آب بندی | فلورو لاستیک |
| کابل | کابل مخصوص پلی اتیلن ∅7.5mm |
| سطح حفاظت | IP65 (نوع پلاگین) | IP68 (نوع کابل) |
| شرایط محیطی |
| مناسب بودن رسانه | مایعات مختلفی که فولاد ضد زنگ 316 لیتر و فلوروبربر را خورده نمی کنند |
| دمای جبران | -10 تا 80 درجه سانتیگراد |
| دمای عملیاتی | -30 ~ 80 ℃ |
| دمای ذخیره سازی | -40℃~125℃ |
| شاخص های عملکرد |
| دقت | ± 0.25٪ FS (معمولی) | ± 0.5% FS (حداکثر) |
| ضریب دمای نقطه صفر | 0.03% FS/℃ (≤100kPa)؛ 0.02% FS/℃ (> 100 کیلو پاسکال) |
| ضریب دمایی در مقیاس کامل | 0.03% FS/℃ (≤100kPa)؛ 0.02% FS/℃ (> 100 کیلو پاسکال) |
| ثبات دراز مدت | ±0.3%FS/سال (حداکثر) |
