توضیحات محصول

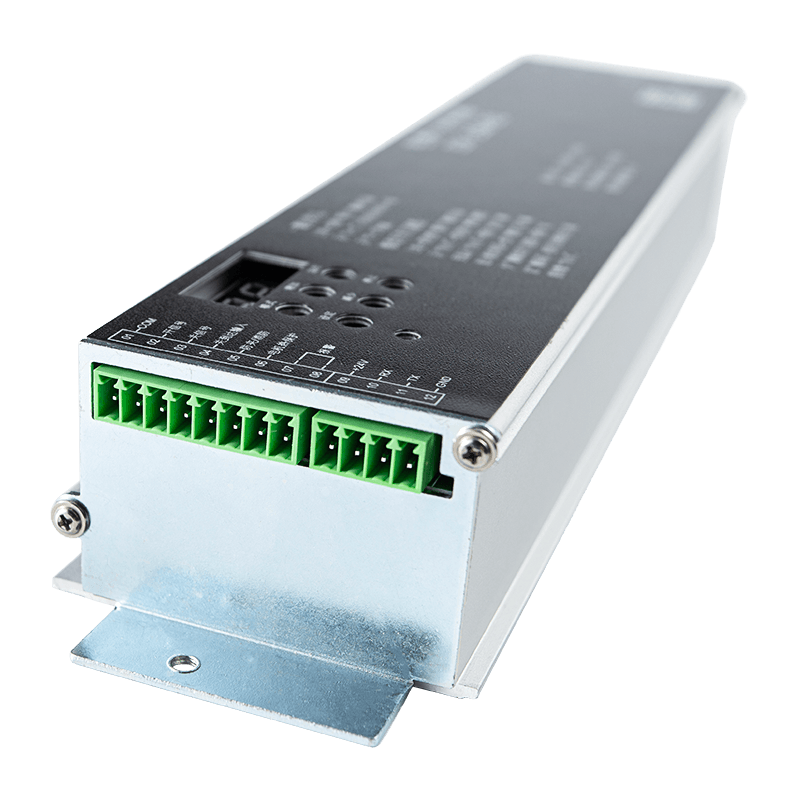

مدل: AIG-150E-02 یک کنترلر DC بدون جاروبک است که به طور خاص برای درب های بالابر طراحی شده است.
برق و ورودی: با یک ورودی 220 ولت تک فاز با استفاده از روش سیم کشی سه سیم (مخابرات) کار می کند.
سازگاری سیستم: برای کار با موتورهای DC بدون جاروبک، به ویژه مدل MT02-WS-100W طراحی شده است.
برنامه های کاربردی
استفاده اولیه: دستگاه به عنوان یک کنترل کننده درب کشویی عمل می کند.
تنظیمات خاص: این سیستم شامل تنظیماتی برای انواع خاصی از درها، مانند گیت های پزشکی (هر دو نسخه رمزگذار سنکرون و DC بدون براش) است.
محیط: موتورهای سازگار مانند MT01-YC-43W برای دمای کار بین -20 درجه سانتیگراد و 50 درجه سانتیگراد رتبه بندی می شوند.
ویژگی های کلیدی

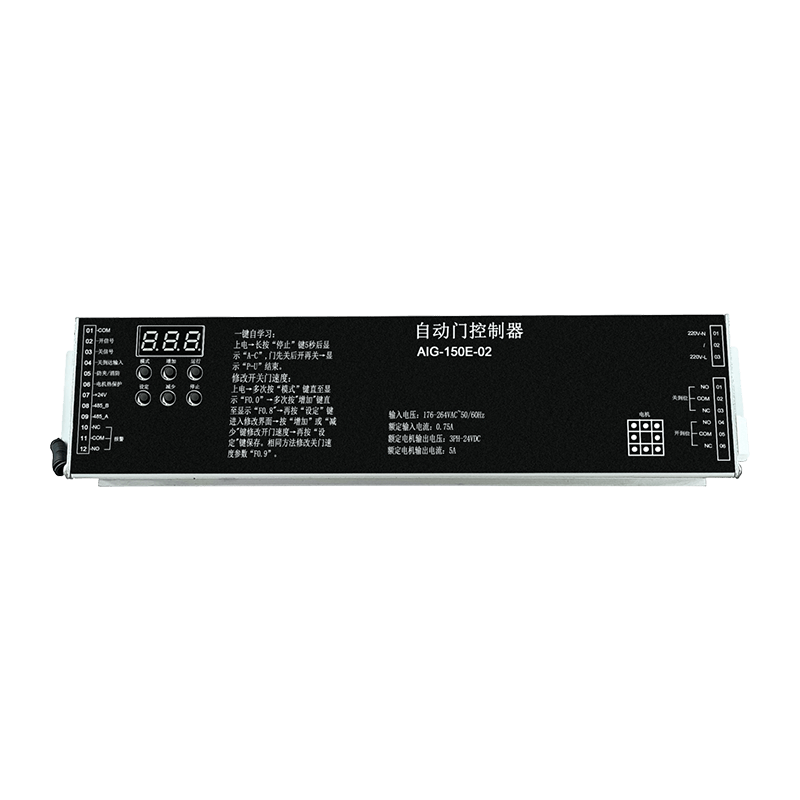

نظارت بر وضعیت: یک صفحه نمایش لوله دیجیتال بازخورد بلادرنگ را در مورد وضعیت عملکرد ارائه می دهد، مانند اندازه گیری خودکار عرض درب (A_c)، باز شدن عادی (Uoo) و بسته شدن (Uco).
پارامترهای قابل تنظیم:
پارامترهای کاربر (سری P): امکان تنظیم سرعت باز/بستن، زمان تأخیر بسته شدن خودکار و گشتاور ضد پینچ را فراهم می کند.
پارامترهای تکنسین (سری F): کنترل عمیق تری را بر روی جفت قطب های موتور، نسبت های کاهش و تنظیمات پیشرفته حلقه سرعت KP/KI برای شتاب و کاهش سرعت فراهم می کند.
کنترل گشتاور: کنترل کننده مراحل مختلف گشتاور را مدیریت می کند، از جمله گشتاور راه اندازی، گشتاور ضد نیشگون گرفتن و نگه داشتن گشتاور پس از قرار گرفتن درب.
حالتهای عملیاتی: از مدلهای اولیه-ثانویه، حالتهای باتری اضطراری و حالت آزمایشی قدیمی برای آزمایش پشتیبانی میکند.
مزایا و عملکردهای ایمنی
حفاظت های ایمنی: کنترل کننده شامل تشخیص مسدود کننده یکپارچه (قابل تنظیم حساسیت) برای شناسایی زمانی است که مسیر درب مسدود شده است.
ابزارهای تشخیصی: یک سیستم عیب یابی جامع، عیوب خاصی را شناسایی می کند، مانند خرابی انکودر/هال (E02)، اضافه ولتاژ (E05)، و اضافه بار موتور (E18).
یکپارچگی عملیاتی: برای اطمینان از ایمنی، سیستم نیاز به نصب حرفه ای، زمین سخت سیم ارت و استفاده از کابل های محافظ برای رمزگذارها برای جلوگیری از تداخل دارد.
ویژگی های تعمیر و نگهداری: کنترل کننده ساعات کاری انباشته شده را ردیابی می کند و امکان "بازیابی پارامتر" را برای بازنشانی دستگاه به پیش فرض های کارخانه برای انواع گیت های خاص فراهم می کند.
