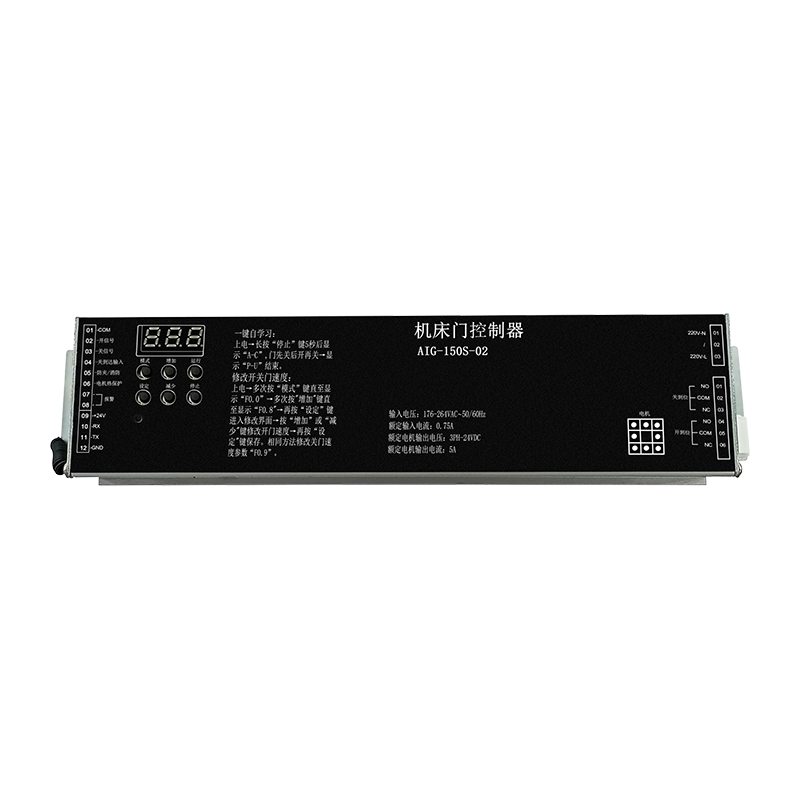

توضیحات محصول و برنامه های کاربردی
کاربرد هدف: این کنترلر به طور خاص برای عملکرد خودکار درب های ماشین ابزار طراحی شده است.
نوع سیستم: این یک کنترل کننده بدون براش DC است که از کنترل PWM بردار فضای حلقه بسته کامل برای مدیریت حرکت موتور استفاده می کند.
مشخصات فیزیکی: دستگاه جمع و جور است، با ابعاد 261 x 64 x 41 میلی متر (LxWxH).
ویژگی های کلیدی
اشکال زدایی تک کلیدی: این سیستم شامل یک عملکرد خودآموز «A-c» ساده شده است که به طور خودکار حرکت درب را اندازه گیری می کند و زاویه اولیه موتور را شناسایی می کند.
رابط کنترل جامع: یک صفحه کلید دیجیتال به کاربران اجازه می دهد بین حالت ها جابجا شوند، داده های لحظه ای (سرعت و جریان) را نظارت کنند و پارامترهای عملکرد را تغییر دهند.
منحنی های عملیاتی چند سطحی:
باز کردن (O) و بسته شدن © Groups: پشتیبانی از چهار سطح سرعت متمایز (Lv1–Lv4) با تنظیمات قابل تنظیم برای شتاب، کاهش سرعت، "تکان" (صافی) و فواصل بالشتک.
ورودی/خروجی قابل تنظیم:
ورودی ها: از سیگنال های خارجی برای دستورات باز/بستن، سوئیچ های محدود و ورودی های لینک ایمنی/آتش پشتیبانی می کند.
خروجی های رله: شامل سه رله است که می توانند برای 15 عملکرد مختلف برنامه ریزی شوند، مانند سیگنال دادن به هنگام باز/بستن کامل درب یا نشان دادن خطای کنترلر.
مانیتورینگ بلادرنگ (پارامترهای N): دادههای فنی از جمله ولتاژ باس DC، موقعیت رمزگذار فعلی، کل زمان اجرا، و تعداد چرخه درب (تا میلیونها چرخه) را ردیابی میکند.
مزایا و عملکردهای ایمنی
دقت و قابلیت اطمینان: استفاده از کابل های رمزگذار محافظ و کنترل حلقه بسته، موقعیت دقیق درب را تضمین می کند و از موتورهای "فرار" در حین کار جلوگیری می کند.
حفاظت های ایمنی:
منطق Anti-Pinch: شامل "مناطق مرده" قابل برنامه ریزی و زمان های تشخیص توقف برای جلوگیری از آسیب یا آسیب به تجهیزات است.
حفاظت محیطی و الکتریکی: دارای حفاظت القایی از صاعقه و حفاظت حرارتی موتور (از طریق DI6 یا DI5).
عیبیابی پیشرفته: کنترلکننده آخرین چهار خطا را ذخیره میکند (مانند E-01 برای جریان اضافه، E-02 برای خرابی رمزگذار) تا عیبیابی سریع را تسهیل کند.
پایداری: شامل محافظت داخلی در برابر اضافه ولتاژ، کمبود ولتاژ، توقف موتور و چرخش معکوس است.
